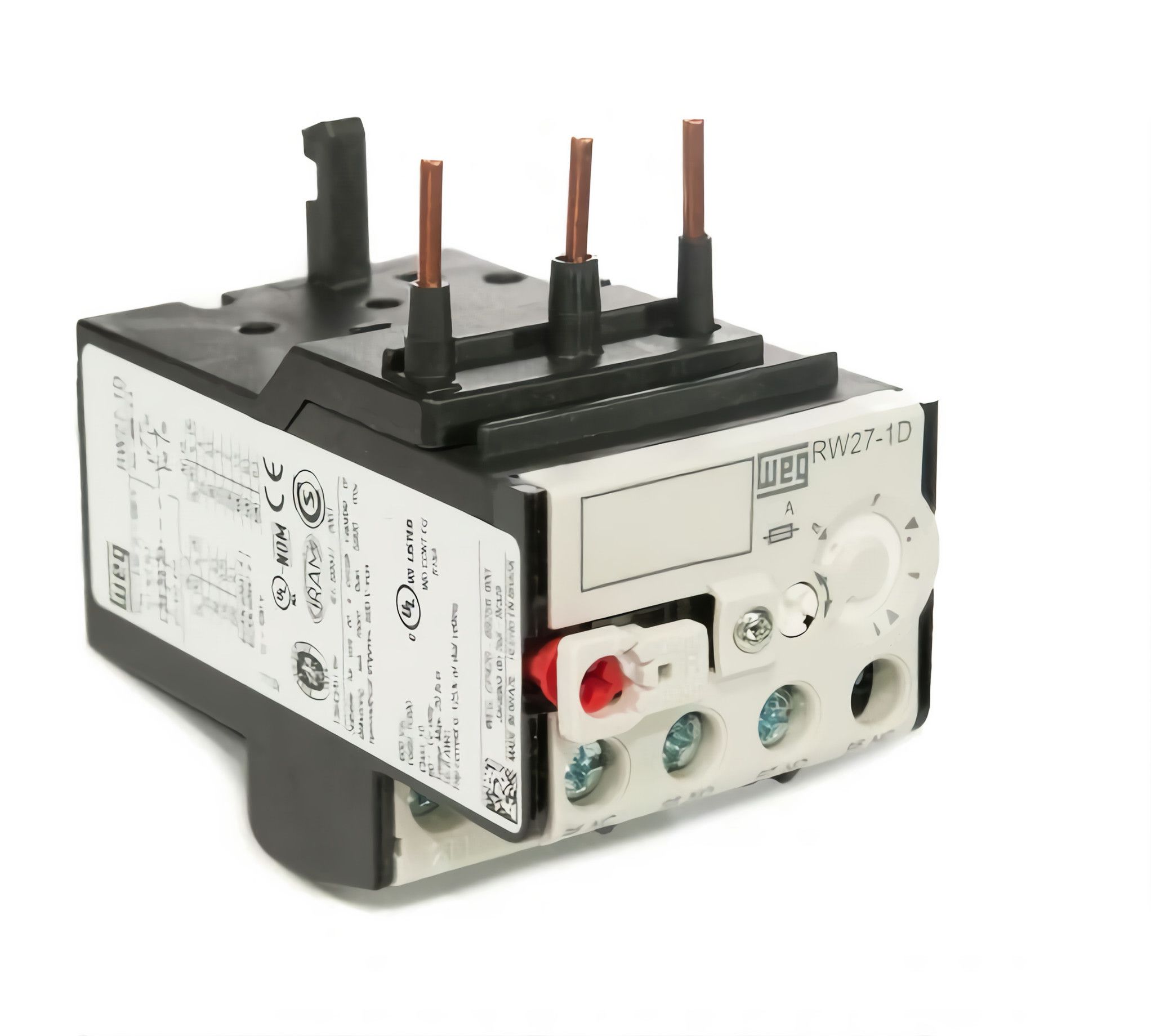

RELÉ TÉRMICO WEG RW27 10 Á 15A SOBRECARGAS
RELÉ TÉRMICO WEG RW27 10 Á 15A SOBRECARGAS
Especificação técnica
Rele Termico de Sobrecarga Weg RW27 de 10A a 15A para CWM
O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
Código: 10452384
Modelo: RW27-1D3-U015
Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 10-15A
Classe de Disparo Térmico (Recomendável): Classe 10 - motores com partidas de até 10 segundos
Sensibilidade Contra Falta de Fase:Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Tipo de Montagem: Montagem Direta
Contatores Compatíveis Weg: CWM9 até CWM40
Número de Contatos Principais: 3
Número de Contatos Auxiliares: 1NA – 1 contato normalmente aberto / 1NF – 1 contato normalmente fechado
Grau de proteção:Terminais Principais – IP10 / Contato Auxiliares – IP10
Dimensões(mm): Largura - 45 / Altura - 71,5 / Profundidade - 83,5
Aplicações: Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Largura: 9
Altura: 5
Comprimento: 8
Marca: WEG
Tipo: Partida e Proteção de Motores
Corrente: 15A
Imagem Meramente Ilustrativa!
