RELÉ TÉRMICO WEG RW67.2D3 57 Á 70A SOBRECARGAS
Especificação técnica
Rele Termico de Sobrecarga Weg RW67 de 57A a 70A para CWB
O Relé Térmico, em geral, é um dispositivo eletromecânico destinado a proteção de motores elétricos contra o sobreaquecimento ou falta de fase. O funcionamento desse dispositivo se baseia na deformação de uma lâmina bimetálica, ao sofrer uma sobrecarga de corrente, a mesma se deforma diferentemente nos dois metais, fazendo com que o contato mecânico abra o circuito elétrico sequente, efetuando assim a proteção dos equipamentos elétricos. O Relé Térmico Weg, da linha RW, oferece alta tecnologia, representando para o usuário maior segurança e facilidade de instalação.
Informaçõs Técnicas
Código: 13368964
Modelo: RW67-5D3-U070
Tensão Máxima de Operação dos Contatos Principais: 690V
Faixa de Ajuste da Corrente de Operação: 57-70A
Classe de Disparo Térmico (Recomendável): Classe 10 - motores com partidas de até 10 segundos
Sensibilidade Contra Falta de Fase: Quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar em menos de 2 horas
Botões de Configuração:
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:
A - Função somente de rearme automático. A função stop/teste não é permitida
AUTO - Função de rearme automático e função stop/teste
HAND - Função de rearme manual e função stop/teste
H - Função somente de rearme manual. A função stop/teste não é permitida
Tipo de Montagem: Montagem Direta
Contatores Compatíveis Weg: CWB40 até CWB80
Número de Contatos Principais: 3
Número de Contatos Auxiliares: 1NA – 1 contato normalmente aberto / 1NF – 1 contato normalmente fechado
Grau de proteção: Terminais Principais – IP10 / Contato Auxiliares – IP10
Dimensões(mm): Largura - 50 / Altura - 71,5 / Profundidade - 106,5
Aplicações: Recomendável para a proteção contra sobreaquecimentos e faltas de fase em motores com rotor tipo “gaiola de esquilo” em cargas normais como bombas, ventiladores e compressores.
Largura: 9
Altura: 6
Comprimento: 9
Marca: WEG
Tipo: Partida e Proteção de Motores
Corrente: 70A

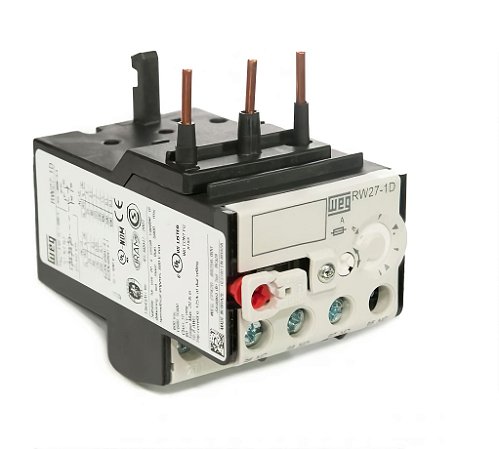

Imagem Meramente Ilustrativa!
